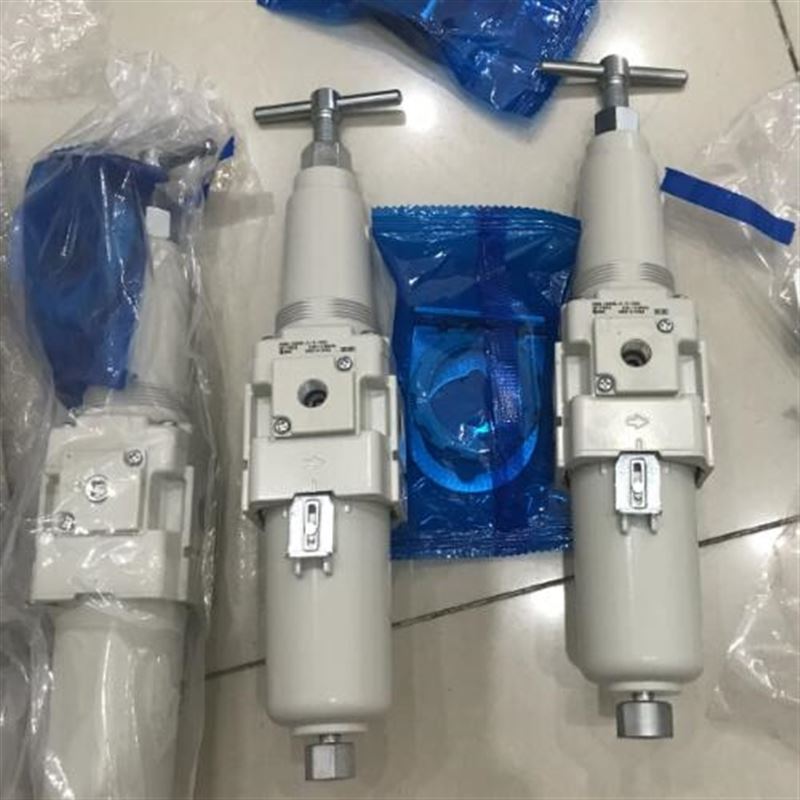

带压力表SMC过滤减压阀外形图

带压力表SMC过滤减压阀外形图

溢流式减压阀常用于二次侧负载变动的场合，如进行频繁调整的场合、二次侧有容器（如气缸）的场合。在使用过程中，经常要从溢流孔排出少量气体。当介质为有害气体的气路中，为防止污染工作场所，应选用无溢流孔的减压阀，即非溢流式减压阀。非溢流式减压阀也常用于经常耗气的吹气系统和气马达。

它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

(2)压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

在化学溶剂的雾气中工作的减压阀，其外部材料不要塑料，应该用金属。

使用塑料材料的减压阀，应避免阳光直射。要防止油、水进入压力表中，以免压力表指示不准。压力表应安装在易于观察的位置。

压力表连接口径1/8

使用流体空气

减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。

使用流体温度-5～60 ℃

耐压试验压力1.5 MPa

利用压缩空气的作用力代替调压弹簧力以改变出口压力的阀称为先导式减压阀，调压时，操作轻便，流量特性好，稳压精度高，压力特性好，适合通径较大的减压阀。

减压阀应留出调节压力的空间，手轮要用手操作，不要用工具操作。设定压力应沿升压方向进行。压力调整完后应锁定。

直动式减压阀AR系列：利用手轮直接调节减压弹簧的压缩量来改变阀的出口压力的阀

与普通型的主要区别是有常泄式溢流孔，其稳压精度高，为0.001MPa，但存在微露。

出口要压力不要超过进口压力的90%。输出压力不得超过设定压力的值。

带压力表SMC过滤减压阀外形图
